Modulaire subsystemen

  • 8 inch diep enkel diep 1U Front-loading 5-Slot versie - J-reeks
  • 14 inch dubbeldiepe 1U Front-loading en BACK-loading 10-Slot versie – J-reeks
  • 18 inch diepe 3U Front-loaded 16-Slot-versie (+5 J-type slots achteraan)- J3U

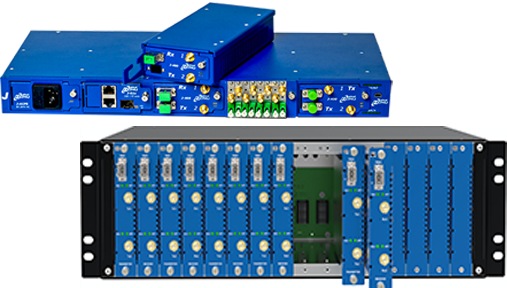

  • 3U-subsysteem – Het J3U-chassis kan elke module in de J3U-familie ondersteunen. Deze modules lopen van IF,L/S/C/X/Ku/DBS en Ka-Bands evenals Ethernet/SNMP en TTL signalen. Zowel de 1u J-serie als de J3U ondersteunen hot-swappable J-modules. De modulefamilie bevat zowel 50 ohm als 75 ohm optische zenders/ontvangers/zendontvangers, voedingen, CWDM/DWDM, optische/RF-schakeling en -combinatie, GbE-switch met volledige SNMP- en webservermogelijkheden.
  • 1U-subsysteem– Een uitgebreid J-chassis met 10 sleuven kan maximaal 36 50 ohm RF-over-glasvezelmodules bevatten – elk kan Tx of Rx zijn, het zijn allemaal hot-swappable J4-modules. Het 1U-chassis kan 18 RF via glasvezel 50 ohm of 75 ohm OZ450/OZ510/OZ516-eenheden of 9 gekoelde DFB-transceivers (TxRx) bevatten.

J-chassismodules

Het 1U-chassis wordt aangeboden als een 5-slot frontloading of een 10-slots met front- en rearloading. Het chassis kan worden gevoed via AC- of DC-stekkervoedingen die in elk slot kunnen worden geplaatst. LED-indicatoren op het voorpaneel geven de visuele status van elk van de geplaatste modules weer. Ook kunnen individuele en de status van het slot/link worden gelezen met granulariteit tot aan individuele parameters (bijv. ontvangen vermogen, temperatuur, enz.), met behulp van een USB-connector. Een door GbE beheerde switch gebruiken JS14 (Ix SFP en 4xRJ45) in een enkele sleuf, maakt bewaking op afstand mogelijk (via SNMP, ssh of web GUI) van meerdere chassis via USB Hub (indien nodig geleverd door OZC).

JACPS – is een 100W 85-260V 50/60Hz hot-swappable voeding die geleverd kan worden met landspecifieke netsnoeren. Er kan meer dan één voeding in een chassis worden gebruikt om redundantie (N+1) te bieden en het totale geleverde vermogen te verhogen (vooral voor gekoelde zenders), voor directe modulatie of externe modulatie. De voedingen maken gebruik van een speciale stroomdelingsfunctie die is ontworpen om de levensduur van de voedingen te verlengen.

JDCPS – is DUAL -48VDC 100W (200W totaal) heeft 2 plug-ins die individueel hot-swappable zijn. Terwijl beide in bedrijf zijn, biedt een huidige deelfunctie een verbeterde operationele levensduur.

De J400 RFoF-modulebouwstenen (dual Tx, Dual Rx of TxRx) zijn gebaseerd op de OZ450-, OZ510- of OZ516-producten en kunnen worden gevuld met maximaal 9 paar van deze zendontvangers of maximaal 18 individuele zenders en/of ontvangers (in een 10 slotchassis met enkele PS).

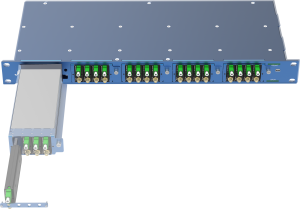

De J84 behuizing met één slot herbergt RFoF-elementen van de OZ101 miniatuur analoge glasvezeleenheden. Elk slot kan maximaal 4 actieve optische componenten bevatten (bijv. 4 x Tx of 4 x Rx, of 2 x TxRx), elk afzonderlijk hot-swappable! Het chassis met 5 sleuven biedt plaats aan maximaal 16 individuele, 4 J84 behuizingen met een niet-redundante voeding, die 16 OZ101 optische modules ondersteunen, en het chassis met 10 sleuven kan worden gevuld met maximaal 32 individuele, OZ101 optische modules - voor & achter geladen - met 2 voedingen. Elke RFoF-link uit de OZ101-familie (Tx aan de ene kant en Rx aan de andere kant) kan individuele RF-signalen van 30 MHz tot 6 GHz overdragen via single mode (SMF-28) glasvezelkabel en (multimode glasvezelkabel is ook beschikbaar maar beperkt beschikbaar) tot 3 GHz).

De J1600 familie zijn gekoelde DFB-zendontvangers (deze kunnen alleen als zender worden geconfigureerd) ze zijn geclassificeerd als 3 GHz of 6 GHz.

De JDM familie van hoogfrequente zenders en ontvangers voor X-Band en Ku-band wordt uitgebreid met JXMA familie van externe modulatiezenders en PIN-ontvangers tot 40 GHz (neem voor 60 GHz contact op met de fabriek)

Gebouwd in redundantie

1:1 Het optische Zonus 1:1 redundantiesysteem is geoptimaliseerd voor prestaties van 20 MHz tot 6 GHz frequentiebereik. Het systeem ondersteunt zowel 50 ohm als 75 ohm redundantietoepassingen voor 1×1 redundante configuraties indien geïntegreerd met optische Zonus RF glasvezelzenders en -ontvangers.

Hoewel de RF-splitter een passief apparaat is, heeft het een eenheidsidentificatie zodat het SNMP-beheersysteem het kan herkennen.

1: N Optisch Zonus 1:N redundantiesysteem is geoptimaliseerd om te presteren in 1:2- en 1:4-systemen met een frequentiebereik van 20 MHz tot 6 GHz. Deze functie simuleert standaard RF-architectuur voor 1:2 en 1:4 redundantie waardoor een enkele zender of ontvanger een back-up van het systeem kan maken. Het optische Zonus redundante systeem maakt ook gebruik van zowel optische als RF-redundantie, waardoor er geen speciale communicatieverbinding tussen de chassis' nodig is in het geval van een storing. Het systeem ondersteunt zowel 50 ohm als 75 ohm redundantietoepassingen voor 1xN redundante configuraties indien geïntegreerd met optische Zonus RF glasvezelzenders en -ontvangers.

Hoewel de RF-splitter een passief apparaat is, heeft het een eenheidsidentificatie zodat het SNMP-beheersysteem het kan herkennen.

Site diversiteit

Optisch Zonus Site Diversity System maakt redundantie van het glasvezelpad mogelijk met bescherming door het inkomende optische vermogen bij de ontvangsteindschakelaar te bewaken. Schakelen zal alleen plaatsvinden bij een aanwezige optische ingang en niet alleen een volledig verlies van optisch signaal. Dit dient als padbewakingstool, zodat de keuze om handmatig over te schakelen naar het back-up glasvezelpad, zodat onderhoud aan het primaire pad kan worden uitgevoerd tijdens een gepland onderhoudsvenster.

Bekijken per toepassingNeem contact op met TechniekVoordelen

Aanbevolen modulaire systemen:



3U-subsystemen

De J4 ondersteunt ook Satcom, L- of S-band, mobiele banden voor mobiele breedbanddiensten zoals 700LTE, PCS, AWS of CBRS, LAA-banden door de juiste versie van de J4-modules te selecteren. Lees meer >>

1U-subsystemen

De J-serie is een modulaire, AC (enkele voeding hot-swappable in elk slot) of DC-aangedreven (DUBBELE voedingen kunnen elk individueel hot-swappable zijn), EIA 310-D Standaard 19-inch 1U rack-unit met maximaal 10 sleuven. Lees meer >>

OZJ4

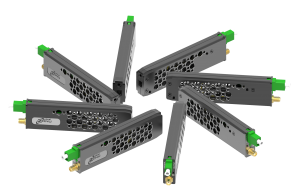

De J4-module is gebaseerd op de OZ101-productfamilie van Optical Zonu (in productie sinds 2007) en biedt dezelfde gebruiksvriendelijke USB-interface. De J4 met zijn nieuw verpakte koellichaamontwerp maakt integratie met zeer hoge dichtheid mogelijk. Lees meer >>

OZJ84

Volgens Farzad Ghadooshahy, CTO en mede-oprichter van Optical Zonu Corporation “biedt de J3, indien geconfigureerd voor 4G, 6G of 4GHz, klanten een bijna eindeloze verscheidenheid aan opties om aan hun bandbreedte- en toepassingsvereisten te voldoen. Lees meer >>


OZJ400/OZJ800

Individuele J-modules zijn ondergebracht in J-slots die kunnen worden gebruikt als zelfstandige externe eenheden. Elke externe J-Slot-behuizing kan een enkele module accepteren en kan dus worden geconfigureerd als een transceiver, ontvanger of individuele zender. Het kan ook maximaal 2 zenders of 2 ontvangers bevatten. De externe J-Slot-behuizing wordt gevoed door DC +12 V-voedingen (andere DC-voedingsingangen zijn beschikbaar). Complexe alarmfuncties zijn beschikbaar via de micro-USB-connector en de LED-indicatoren op het voorpaneel geven een visuele indicatie van de verbindingsstatus. J800 Serie REMOTE SLOT BEHUIZING Individuele J-modules zijn gehuisvest in J-slots die kunnen worden gebruikt als zelfstandige remote units. Elke externe J-Slot-behuizing kan een enkele module accepteren en kan dus worden geconfigureerd als een transceiver, ontvanger of individuele zender. De externe module van de J800-serie kan maximaal 4 zenders of 4 ontvangers bevatten, of een combinatie daarvan - elk daarvan kan afzonderlijk worden verwisseld. De externe J-Slot-behuizing wordt gevoed door DC +12 V-voedingen. Complexe alarmfuncties zijn beschikbaar via de micro-USB-connector en de LED-indicatoren op het voorpaneel geven een visuele indicatie van de verbindingsstatus. Zowel 1U- als 3U-encoders ondersteunen JACPS, JDCPS, JS14 voor wisselstroom, gelijkstroom en 4-punts ethernetswitch.  Lees meer >>


Voornaam*
Achternaam*
Bedrijf*
E-mail*
Telefoonnummer*
Soort onderzoek?*
Bericht*

bandbreedteJ4J84J-Chassis 1UJ3U
50 3000-MHzXXXX
50-6000 MHZXXXX
20 GHzXX
40 GHzXX
C,X,Ku,DBS,KaXX
GPSXXXX
Iridium, GlobalStar, InmarsatXXXX
VSATXXXX
DirectTV / schotelXXXX
Impedantie
50XXX
75XXX
Optiek
1310 nmXXXX
1550 nmXXXX
CWDMXXXX
DWDMXX

Alle producten van Modular Subsystems worden geleverd met...
