3U-subsystemen
Hoogtepunten:
- Hoogste dichtheid van RF over glasvezel signaaltransport in de industrie
- Innovatieve GUI voor monitoring en controle op afstand (ingebouwde NMS)
- Veelzijdige en modulaire geautomatiseerde redundantie (N+1)

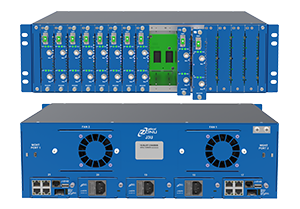

Het J3U-chassis kan elke module in de J3U-familie ondersteunen. Deze modules lopen van IF,L/S/C/X/Ku/DBS en Ka-Bands evenals Ethernet/SNMP en TTL signalen. Zowel de 1u J-serie als de J3U ondersteunen hot-swappable J-modules. De modulefamilie bevat optische zenders/ontvangers/zendontvangers, voedingen, CWDM/DWDM, RF-conditionering (verzwakkers, combiners), GbE-steek met volledige SNMP- en webservermogelijkheden.
Complexe alarmfuncties zijn beschikbaar voor elke zender en ontvanger via een micro-USB-connector in het voor- en achterpaneel van het J3U-chassis. LED-indicatoren op het voorpaneel bieden een visuele status om de werking van elke geplaatste module te controleren. Ook kunnen individuele en de cumulatieve linkstatus worden gelezen met granulariteit tot aan individuele parameters (bijv. Ontvangen vermogen, temperatuur, enz.) De USB-connectiviteit maakt maximaal 128 chassis mogelijk met elk 10 modules, elke module met maximaal acht individuele Tx of Rx kan worden gecontroleerd via een enkele USB-computerinterface.
De ventilatoren worden bediend om een door de klant ingestelde maximumtemperatuur te behouden. Dubbele voedingen worden aanbevolen voor de versie met 16 sleuven voor redundantie.
Alle voedingen van het J3U-chassis (kwaliteit voor medische apparatuur) zijn hot-swappable en modulair. Het installeren van twee (2) in een chassis zorgt voor redundantie.
Het aantal voedingen kan oplopen tot 4, elk met 100 watt in echte stroomdelingsmodus. Deze functie is geschikt voor N+1 redundante systemen of toepassingen met hoge stroom waarbij twee of meer voedingen parallel zijn geschakeld.
Het delen van stroom wordt bereikt via een enkele draadverbinding (deelbus) die gemeenschappelijk is voor alle parallel geschakelde modules. n + 1 redundantie, het delen van stroom resulteert in een eenvoudiger ontwerp van het voedingssysteem en een grotere betrouwbaarheid. Onze J3U is ontworpen voor toepassingen tot 400 W met volledige redundantie. Het werkelijke vermogen kan worden aangepast aan de toepassing om geld te besparen. Speciaal ontworpen N+1 redundantie zorgt voor een naadloze werking. Het maakt voeding vanuit verschillende AC-bronnen mogelijk voor meer bronredundantie.
Gebouwd in redundantie
1:1 Het optische Zonus 1:1 redundantiesysteem is geoptimaliseerd voor prestaties van 20 MHz tot 6 GHz frequentiebereik. Het systeem ondersteunt zowel 50 ohm als 75 ohm redundantietoepassingen voor 1×1 redundante configuraties indien geïntegreerd met optische Zonus RF glasvezelzenders en -ontvangers.
Hoewel de RF-splitter een passief apparaat is, heeft het een eenheidsidentificatie zodat het SNMP-beheersysteem het kan herkennen.
1: N Optisch Zonus 1:N redundantiesysteem is geoptimaliseerd om te presteren in 1:2- en 1:4-systemen met een frequentiebereik van 20 MHz tot 6 GHz. Deze functie simuleert standaard RF-architectuur voor 1:2 en 1:4 redundantie waardoor een enkele zender of ontvanger een back-up van het systeem kan maken. Het optische Zonus redundante systeem maakt ook gebruik van zowel optische als RF-redundantie, waardoor er geen speciale communicatieverbinding tussen de chassis' nodig is in het geval van een storing. Het systeem ondersteunt zowel 50 ohm als 75 ohm redundantietoepassingen voor 1xN redundante configuraties indien geïntegreerd met optische Zonus RF glasvezelzenders en -ontvangers.
Hoewel de RF-splitter een passief apparaat is, heeft het een eenheidsidentificatie zodat het SNMP-beheersysteem het kan herkennen.
Site diversiteit
Optisch Zonus Site Diversity System maakt redundantie van het glasvezelpad mogelijk met bescherming door het inkomende optische vermogen bij de ontvangsteindschakelaar te bewaken. Schakelen zal alleen plaatsvinden bij een aanwezige optische ingang en niet alleen een volledig verlies van optisch signaal. Dit dient als padbewakingstool, zodat de keuze om handmatig over te schakelen naar het back-up glasvezelpad, zodat onderhoud aan het primaire pad kan worden uitgevoerd tijdens een gepland onderhoudsvenster.
Neem contact op met de fabriek met specifieke vereisten aangezien de modulefamilie groot en aanpasbaar is.
Dubbele zender TX
TX / RX
N + 1 Ontvanger
Analoge RF over Fiber Application PDF
We bieden ook een volledige MNS waarmee meerdere sites kunnen worden beheerd zonder extra kosten voor onze klanten van Optical Zonu. De NMS ondersteunt netwerkoverzicht en stelt de gebruiker in staat om in te zoomen op specifieke modules met volledige web-UI en GUI naast de SNMP die kan worden geïntegreerd met de bestaande infrastructuur van de klant.
