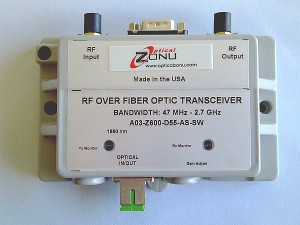

OZ600 – Standaard RFoF TRx

Home / RF over glasvezel / Op zichzelf staande modules / OZ600 – Standaard RFoF TRx

OZ600 is een voordelige breedband (3 GHz) RF over Fiber of analoog over glasvezel transceiver. Een paar OZ600-zendontvangers creëert een bidirectionele RF-naar-optische en optisch-naar-RF-verbinding in twee richtingen. De OZ600 kan indien nodig ook worden geconfigureerd als individuele lineaire (analoge) zender (Tx) of ontvanger (Rx). OZ600 is een uitstekend alternatief voor het gebruik van coaxiale kabelsystemen en biedt aanzienlijke verbeteringen in het betrouwbaar transporteren van hoogfrequente RF-signalen in hun oorspronkelijke formaat over een breed frequentiebereik. Het heeft een laag ruisgetal (NF) en een hoog spurious free dynamic range (SFDR), met operationele frequenties van 47 MHz tot 3.0 GHz of meer.

De OZ600 is ontworpen als een compact RFoF plug-and-play-apparaat dat eenvoudig kan worden geïntegreerd in uw bestaande platform. Het heeft een zeer laag uitvalpercentage met een MTTF bij kamertemperatuur van 20 jaar. Vrijwel elk analoog RF-signaal dat binnen zijn bandbreedtebereik valt, kan met behulp van de OZ600-modules via glasvezelkabel worden getransporteerd. Typische toepassingen waarin de OZ600 kan worden gebruikt, zijn onder meer IF Satcom Band, L Band, GPS, PCS Cellular, UHF- en VHF-signaaldistributie via glasvezel en andere aangepaste RF-over-glasvezeloplossingen.

Alle OZ600-modules zijn uitgerust met een handmatige versterkingsregeling (MGC) via een potentiometer die vanaf de bovenkant van de doos toegankelijk is met een kleine schroevendraaier (of "tweeker") om veldintegraties te vergemakkelijken. Standaard optische connector is SC/APC voor lage rugreflectie, maar FC/APC is ook beschikbaar. OZ600 Rx is voorzien van een hoogwaardige InGaAs-fotodiode en Tx is gebaseerd op een lineaire geïsoleerde FP-laser die werkt op 1.3 µm (CWDM LD zijn beschikbaar voor hogere systeemintegratie). Average Automatic Power Control (AAPC) is ingebouwd voor optimale optische vermogensstabiliteit over het volledige temperatuurbereik. RF-interface is via een 50 Ohm SMA-connector of 75 ohm BNC. Alarmbewaking en stroominvoer is via mannelijke DB-9-connector en +12 volt gelijkstroom is vereist om dit apparaat te laten werken.

Als u een whitepaper wilt bekijken over Over The Horizon Radar met behulp van onze OZ600, geschreven door het Vlatacom Institute, alstublieft klik hier
