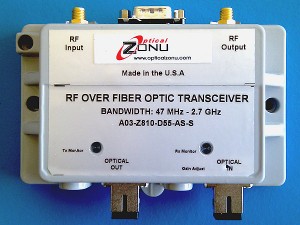

OZ81x is een compacte, stand-alone RF-over-glasvezel- of analoge over-glasvezeltransceiver die RS232-transport en AGC (automatische versterkingsregeling) totale verbinding biedt. Een paar OZ81x-zendontvangers creëert een bidirectionele RF-naar-optische en optisch-naar-RF-verbinding in twee richtingen. De OZ81x kan indien nodig ook worden geconfigureerd als een lineaire (analoge) individuele zender (Tx) of ontvanger (Rx). OZ810 is een uitstekend alternatief voor het gebruik van coaxiale kabelsystemen en biedt aanzienlijke verbeteringen in het betrouwbaar transporteren van hoogfrequente RF-signalen in hun oorspronkelijke formaat over een breed frequentiebereik. Het heeft een laag ruisgetal (NF) en een hoog spurious free dynamic range (SFDR), met operationele frequenties van 47 MHz tot 3 GHz (OZ810) of 6.0 GHz (OZ816).

De OZ81x is ontworpen als een compact RF plug-and-play-apparaat dat eenvoudig kan worden geïntegreerd in uw bestaande platform. Het heeft een zeer laag uitvalpercentage met een MTTF bij kamertemperatuur van 20 jaar. Vrijwel elk analoog RF-signaal dat binnen zijn bandbreedtebereik valt, kan via glasvezelkabel worden getransporteerd met behulp van OZ81x-modules. Typische toepassingen waarin de OZ81x kan worden gebruikt, zijn onder meer IF Satcom Band, L Band, S Band, C Band, GPS, PCS Cellular, Wi-Max, 4G LTE, VHF, UHF, QAM, Timing en Frequentiesignaaldistributie over glasvezel en op maat gemaakte RF over Fiber-oplossingen.

Alle OZ810-modules zijn uitgerust met een handmatige versterkingsregeling (MGC) via een potentiometer die vanaf de bovenkant van de doos toegankelijk is met een kleine schroevendraaier (of "tweeker") om veldintegraties te vergemakkelijken. Standaard optische connector is SC/APC voor lage rugreflectie, maar FC/APC is ook beschikbaar. OZ81x Rx is voorzien van een hoogwaardige InGaAs-fotodiode en Tx is gebaseerd op lineaire geïsoleerde DFB- of FP-lasers die werken op 1.3 µm of 1.5 µm (CWDM LD zijn beschikbaar voor hogere systeemintegratie). Average Automatic Power Control (AAPC) is ingebouwd voor optimale optische vermogensstabiliteit over het volledige temperatuurbereik. RF-interface is via een 50 Ohm SMA-connector. Alarmbewaking, RS232-interface en voedingsingang is via mannelijke DB-9-connector en +12 volt DC is vereist om dit apparaat te laten werken.

VoordelenOptiesToepassingen
  • Robuuste stofdichte verpakking
  • Geschatte grootte: 3 x 5 x 1.25 inch.
  • Gewicht: 3/4 pond.
  • 30 MHz tot 3.0 GHz bandbreedte
  • Laag geluidsniveau (NF)
  • Hoog oneigenlijk vrij dynamisch bereik (SFDR)
  • -40C tot +75C Bedrijfstemperatuur
  • Automatische optische vermogensregeling
  • Handmatige versterkingsaanpassing (MGA)
  • Ingebouwde geluidsarme versterker (LNA)
  • CWDM-golflengtelasers
  • Interne WDM voor single fiber-functionaliteit
  • RS232-gegevensmodem
  • Automatische versterkingsregeling (AGC); Breed dynamisch bereik
  • Uitgebreide bandbreedte 10 KHz tot 3.3 GHz
  • Compatibiliteit met multimode glasvezel
  • Breed DC-ingangsbereik van +18 V tot +30 V voeding
  • In-Building DAS-oplossingen
  • Satcom
  • WiMax/4GLTE
  • Cellulaire backhaul
  • MMDS
  • Externe antennelocatie
  • GPS-signaalverdeling
  • Timing & Frequentie Signaalverdeling
